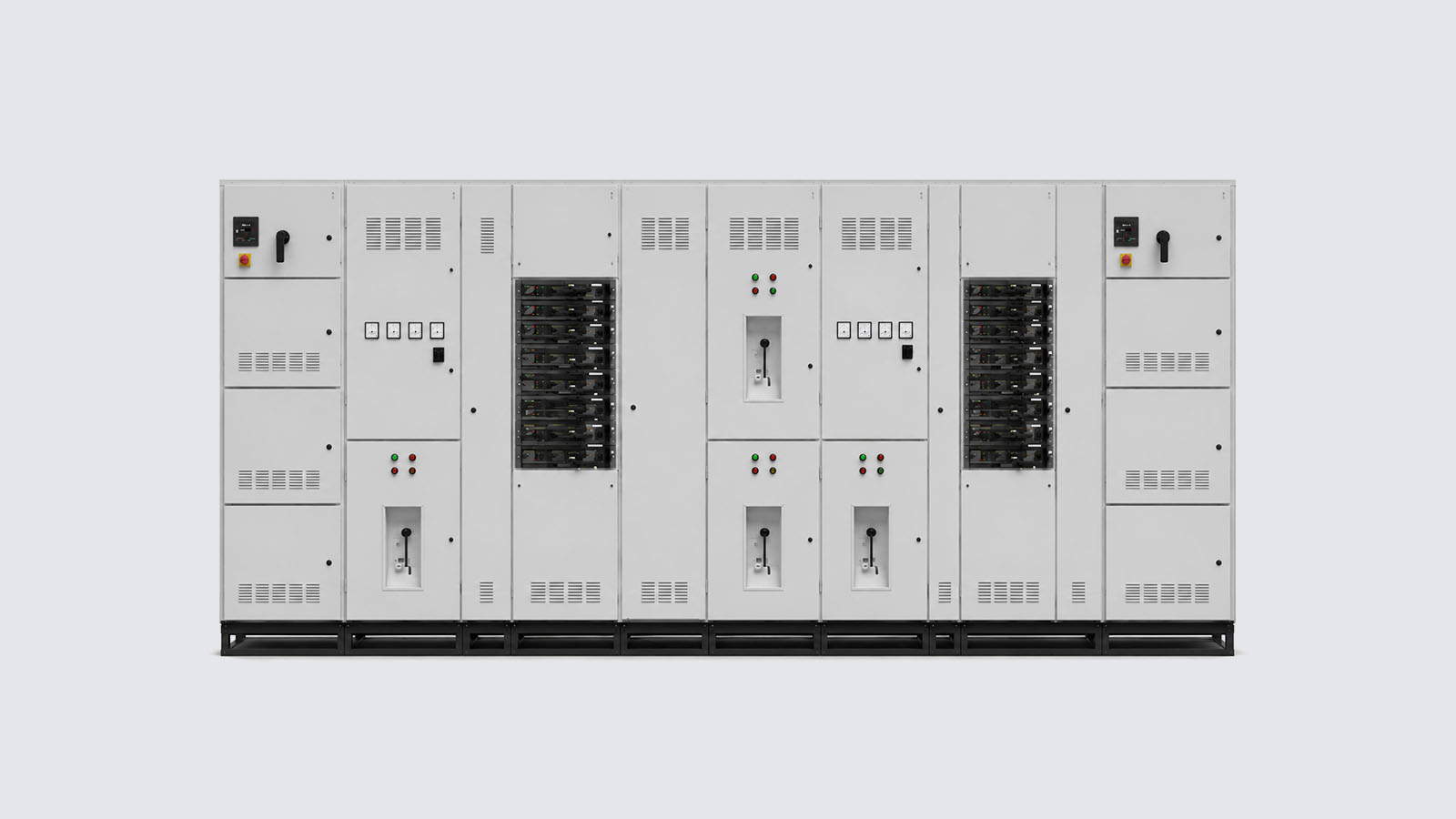

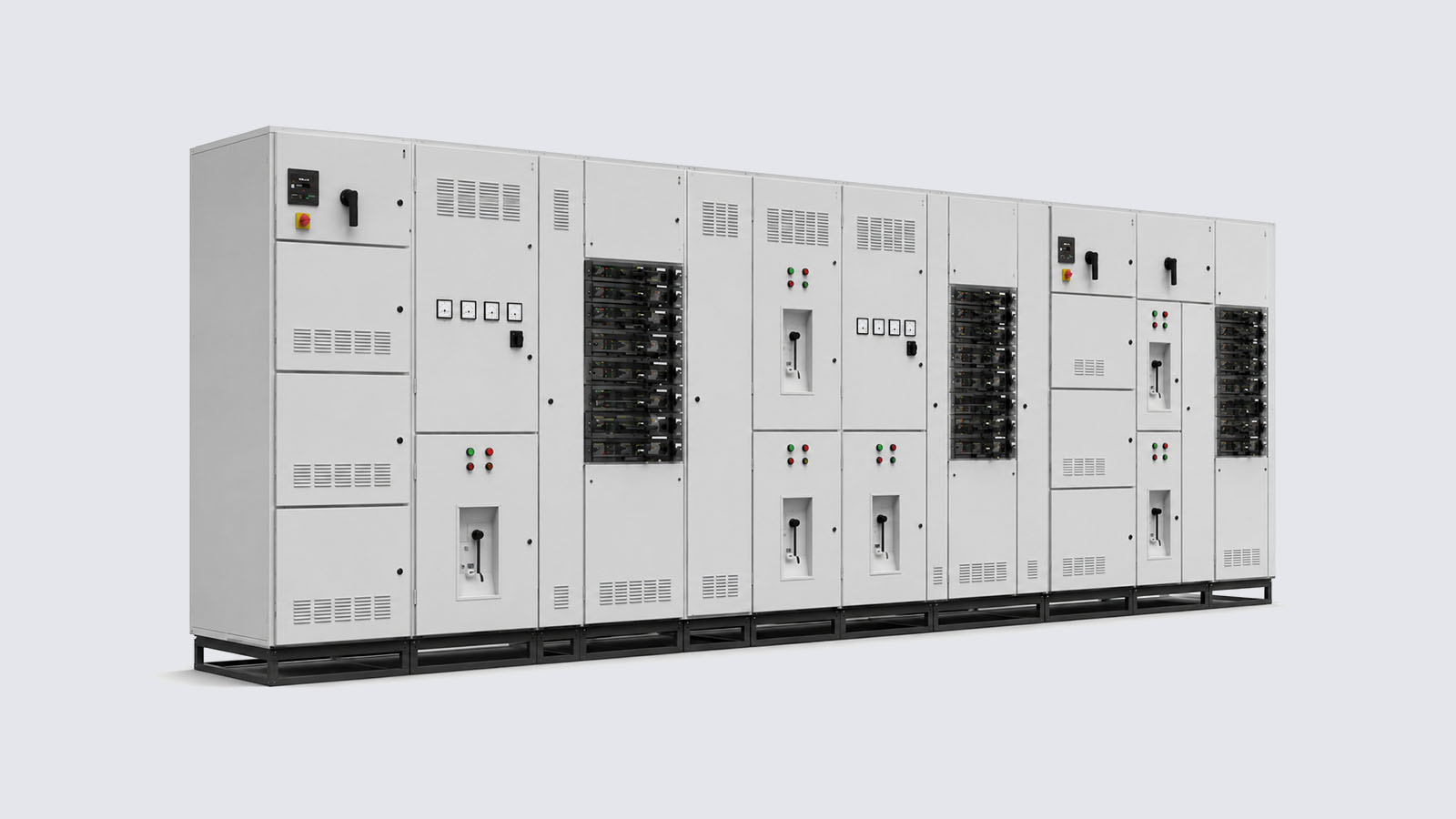

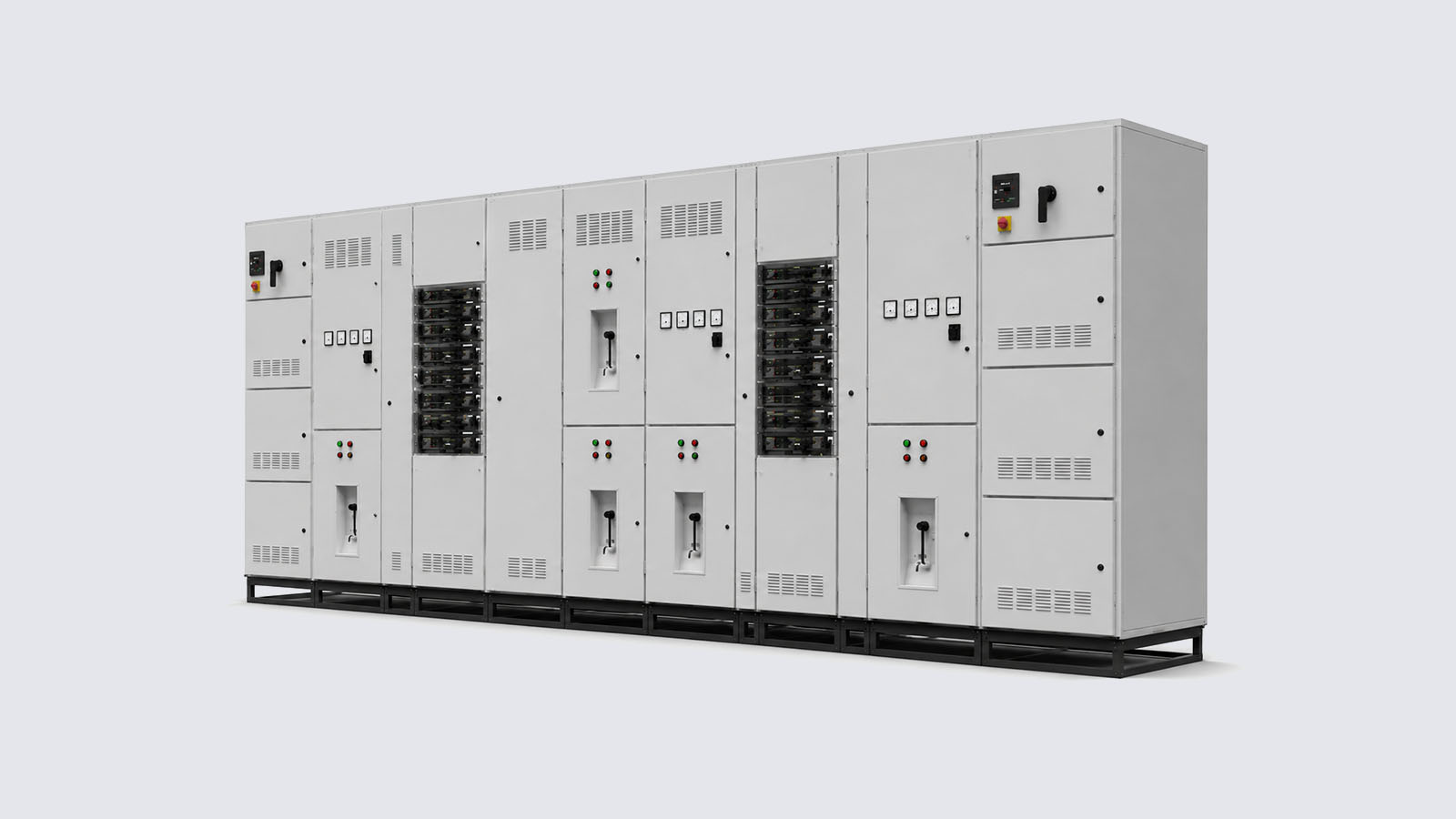

Rozdzielnica nN typu RNL
Rozdzielnice niskiego napięcia typu RNL przeznaczone są do rozdziału energii elektrycznej oraz do zasilania i zabezpieczania urządzeń elektrycznych w energetyce zawodowej i w przemyśle. Przystosowane są do pracy w sieci trójfazowej w układzie TN-C-S, TN-C lub TN-S.
Prąd znamionowy
2 000 A
Napięcie znamionowe
800 V
Stopień ochrony
IP2X
Wymagania normatywne
[produkt_norma]
Konstrukcja rozdzielnicy wykonana jest z profili perforowanych, łączonych ze sobą poprzez skręcanie. Typowe gabaryty rozdzielni to: 550, 850, 1050, 1250 i 1550 mm (szerokość), 250 i 400 mm (głębokość), 1800 i 2000 mm (wysokość). Produkowana są również rozdzielnice nietypowe wg indywidualnych potrzeb klienta.
W rozdzielnicach wolnostojących pole zasilające może być z lewej lub z prawej strony, zależnie od tego, z której strony jest zasilanie (transformator), natomiast w rozdzielnicach przeznaczonych do stacji transformatorowych wynika to z ustawienia rozdzielnicy w stacji.
Człony rozdzielnicy
Rozdzielnica składa się z trzech zasadniczych członów:
- I – człon zasilający z rozłącznikami głównymi, wyłącznikami lub przełącznikami,
- II – człon odpływowy w rozłączniki bezpiecznikowe,
- III – człon dodatkowego wyposażenia, w którym w zależności od potrzeb klienta mogą być umieszczone następujące elementy:
- układ pomiaru energii,
- układ kompensacji prądu biegu jałowego transformatora,
- układy sterownicze i zabezpieczeniowe urządzeń,
- IV – człon agregatu.
Wyposażenie
Rozdzielnice RNL wykonywane są z polem zasilającym z lewej lub z prawej strony, wyposażonym w rozłącznik, przełącznik lub wyłącznik główny. W polach odpływowych typowo stosuje się rozłączniki listwowe bezpiecznikowe 160A, 250A, 400A, 630A. W przypadku rozłączników listwowych w miejscu jednego rozłącznika 250A, 400A lub 630A montowane są 2 rozłączniki 160A na specjalnym adapterze.
Jako dodatkowe wyposażenie rozdzielnic RNL stosujemy:
- liczniki energii elektrycznej,
- przekładniki prądowe i napięciowe,
- pomiar prądu i napięcia (amperomierze i woltomierze),
- analizatory parametrów sieci,
- wskaźniki obecności napięcia,
- rozłączniki lub wyłączniki główne z napędem silnikowym,
- kondensatory do kompensacji biegu jałowego transformatora,
- dodatkowe drzwiczki osłaniające dolny przedział lub osłona,
- układy sterujące np.: oświetleniem ulicznym,
- układy automatyki (SZR – samoczynne załączanie rezerwy).
Zastosowanie
Rozdzielnice RNL wykonywane są z polem zasilającym z lewej lub z prawej strony, wyposażonym w rozłącznik, przełącznik lub wyłącznik główny. W polach odpływowych typowo stosuje się rozłączniki listwowe bezpiecznikowe 160A, 250A, 400A, 630A. W przypadku rozłączników listwowych w miejscu jednego rozłącznika 250A, 400A lub 630A montowane są 2 rozłączniki 160A na specjalnym adapterze.
Jako dodatkowe wyposażenie rozdzielnic RNL stosujemy:
- liczniki energii elektrycznej,
- przekładniki prądowe i napięciowe.
Parametry techniczne
| Napięcie znamionowe | 800 V |
| Napięcie znamionowe izolacji | 1 000 V |
| Prąd znamionowy ciągły szyn zbiorczych | 2 000 A |
| Prąd znamionowy odpływów | 910 A |
| Prąd znamionowy 1-sek. obwodu głównego | 50 kA |
| Prąd znamionowy szczytowy obwodu głównego | do 105 kA |
| Stopień ochrony | IP2X |
