Stacja transformatorowa STLm-3/1,6b

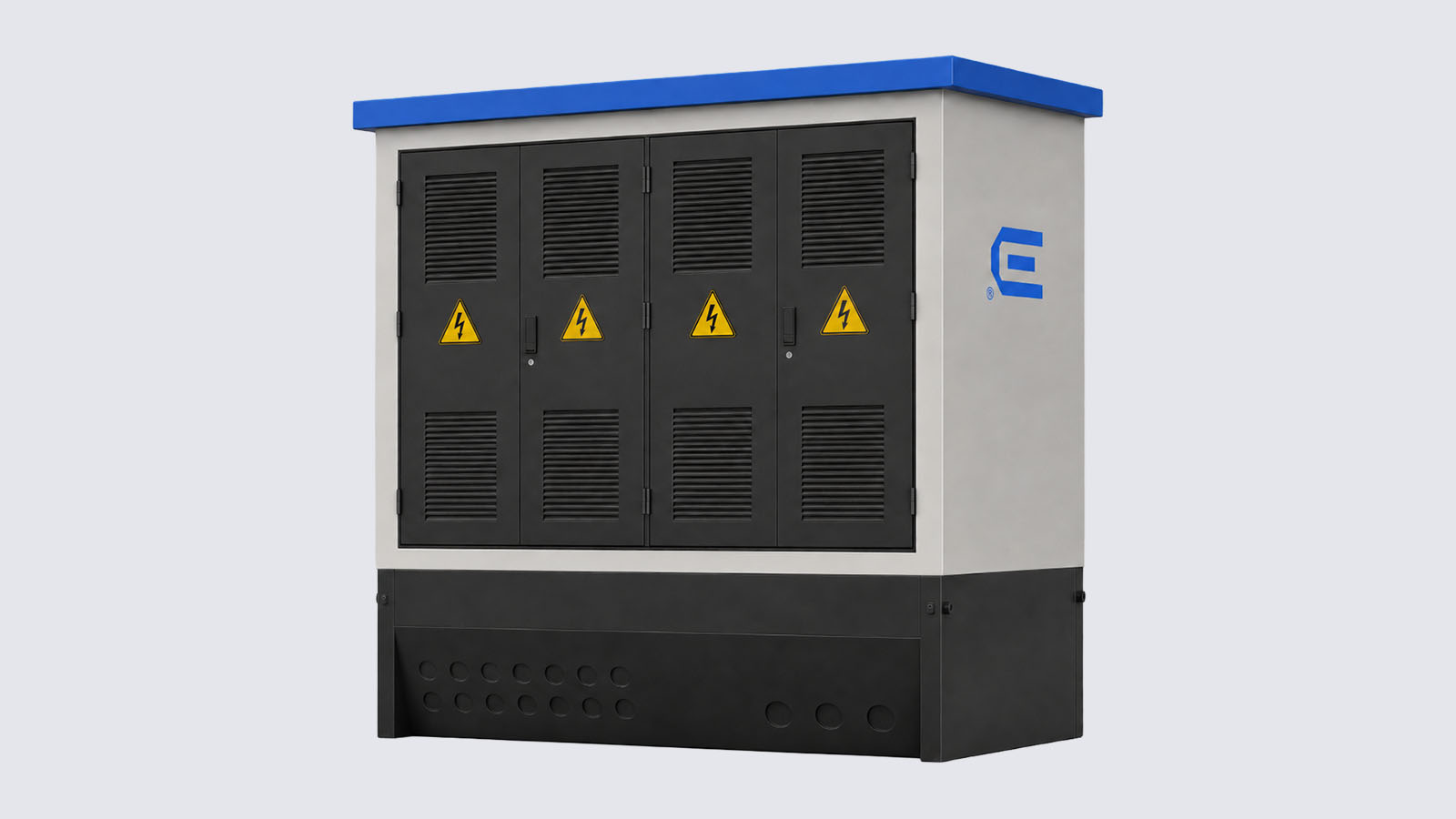

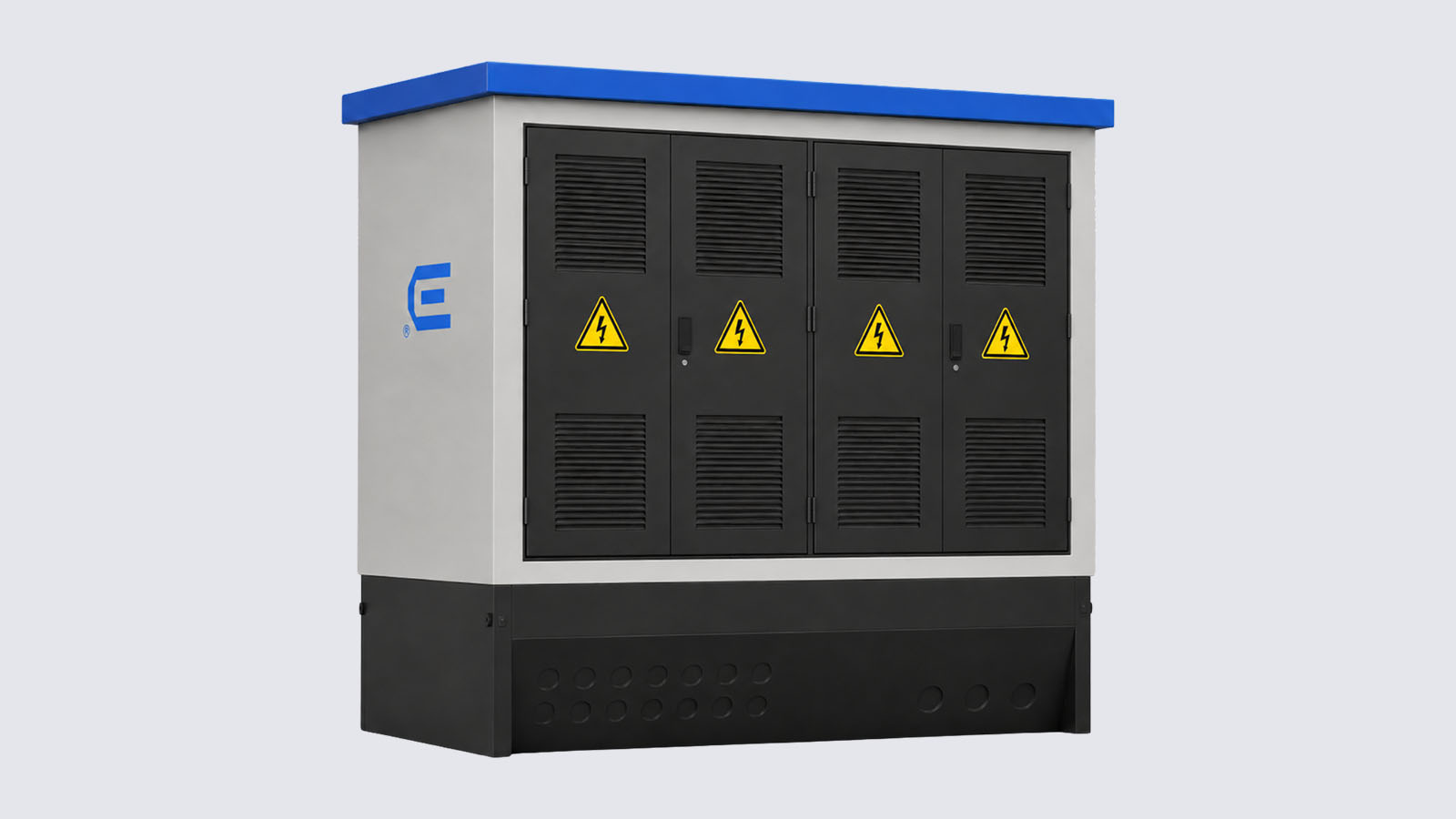

Prefabrykowana kontenerowa stacja transformatorowa w obudowie betonowej z obsługą zewnętrzną i trzema ścianami oddzielenia przeciwpożarowego o klasie odporności ogniowej REI120. Stacja składa się z części nadziemnej
i połączonego z nią na stałe fundamentu. W części nadziemnej znajdują się rozdzielnice SN i nN obsługiwane z zewnątrz.
Moc stacji
do 630 kVA
Wymiary
[produkt_wymiary]
Stopień ochrony
IP43
Wymagania normatywne
[produkt_norma]
Dostęp do tych rozdzielnic jest możliwy przez drzwi dwuskrzydłowe usytuowane na ścianie frontowej stacji. Transformator olejowy, hermetyczny ustawiony jest w fundamencie, a montaż jego odbywa się po zdjęciu dachu. Dostęp do transformatora jest możliwy przez przejście między rozdzielnicą SN i nN. Po stronie SN zainstalowana jest kompaktowa rozdzielnica trzypolowa w izolacji stało-powietrznej (Xiria-xGear produkcji Elektromontaż-Lublin lub XIRIA prod. Eaton Electric) lub w izolacji SF6 (np. firm Schneider Electric, ABB, Siemens, F&G, Areva).
Rozdzielnica nN typu RNL wyposażona jest w główny rozłącznik i 8–12 odpływów rozłączników listwowych bezpiecznikowych. Istnieje możliwość wyposażenia rozdzielnicy w układ pomiarowy.
Stacja przewidziana jest do pełnej prefabrykacji i przystosowania do transportu samochodowego oraz ustawienia na miejscu przeznaczenia jako kompletnie wyposażona. Po ustawieniu wymaga jedynie podłączenia kabli SN, nN, wykonania instalacji uziomowej oraz wstawienia i podłączenia transformatora.
Zalety stacji
- Funkcjonalność dzięki małym gabarytom oraz rozwiązaniu swobodnego dostępu z zewnątrz, z jednej strony stacji do rozdzielnic SN i nN;
- Krótki czas i prostota montażu – stacja jest kompletnym urządzeniem energetycznym dostarczanym do miejsca zainstalowania w stanie zmontowanym;
- Pełne bezpieczeństwo ekologiczne dzięki zastosowaniu szczelnego fundamentu betonowego, zabezpieczającego przed przenikaniem do gruntu ewentualnych wycieków oleju z transformatora;
- Obudowa żelbetowa stacji wykonana jest betonu o wysokiej klasie B35, co wpływa na polepszenie warunków cieplnych oraz nie powoduje roszenia wewnątrz stacji;
- Stacja posiada trzy ściany oddzielenia przeciwpożarowego o klasie odporności ogniowej REI120;
- Zastosowanie fundamentu betonowego o głębokości uwzględniającej strefę przemarzania gruntu.
Parametry techniczne
| MOC ZNAMIONOWA STACJI | DO 630 kVA |
| częstotliwość / liczba faz | 50 Hz / 3 |
| długość | 3 000 mm |
| szerokość | 1 600 mm |
| wysokość (z fundamentem) | 2 900 mm |
| wysokość fundamentu | 1 000 mm |
| klasa obudowy | 5 |
| stopień ochrony obudowy | IP43 |
| odporność na łuk wewnętrzny | IAC-AB-16kA-1s |
| masa stacji (bez transformatora) | 9 000 kg |
| NAPIĘCIE ZNAMIONOWE | DO 24 kV |
| prąd znamionowy ciągły szyn zbiorczych | do 630 A |
| prąd znamionowy ciągły pól liniowych | do 630 A |
| prąd znamionowy pola transformatorowego (izolacja powietrzna) | do 63 A |
| prąd znamionowy pola transformatorowego (izolacja gazowa) | 200 A |
| prąd znamionowy 1-sek. szyn zbiorczych i pól liniowych | 20 kA |
| prąd znamionowy szczytowy szyn zbiorczych i pól liniowych | 50 kA |
| NAPIĘCIE ZNAMIONOWE | 420 V |
| napięcie izolacji | 690 V |
| prąd znamionowy ciągły | 1250 A |
| prąd znamionowy 1-sek. obwodu głównego | 20 kA |
| prąd znamionowy szczytowy obwodu głównego | 50 kA |
Skonfiguruj elewację
Na jednym boku stacji umieszczone są wspólne drzwi dwuskrzydłowe do transformatora oraz rozdzielnicy nn. Na drugim boku umieszczone są drzwi do rozdzielnicy SN.
Wybierz kolor w systemie RAL
