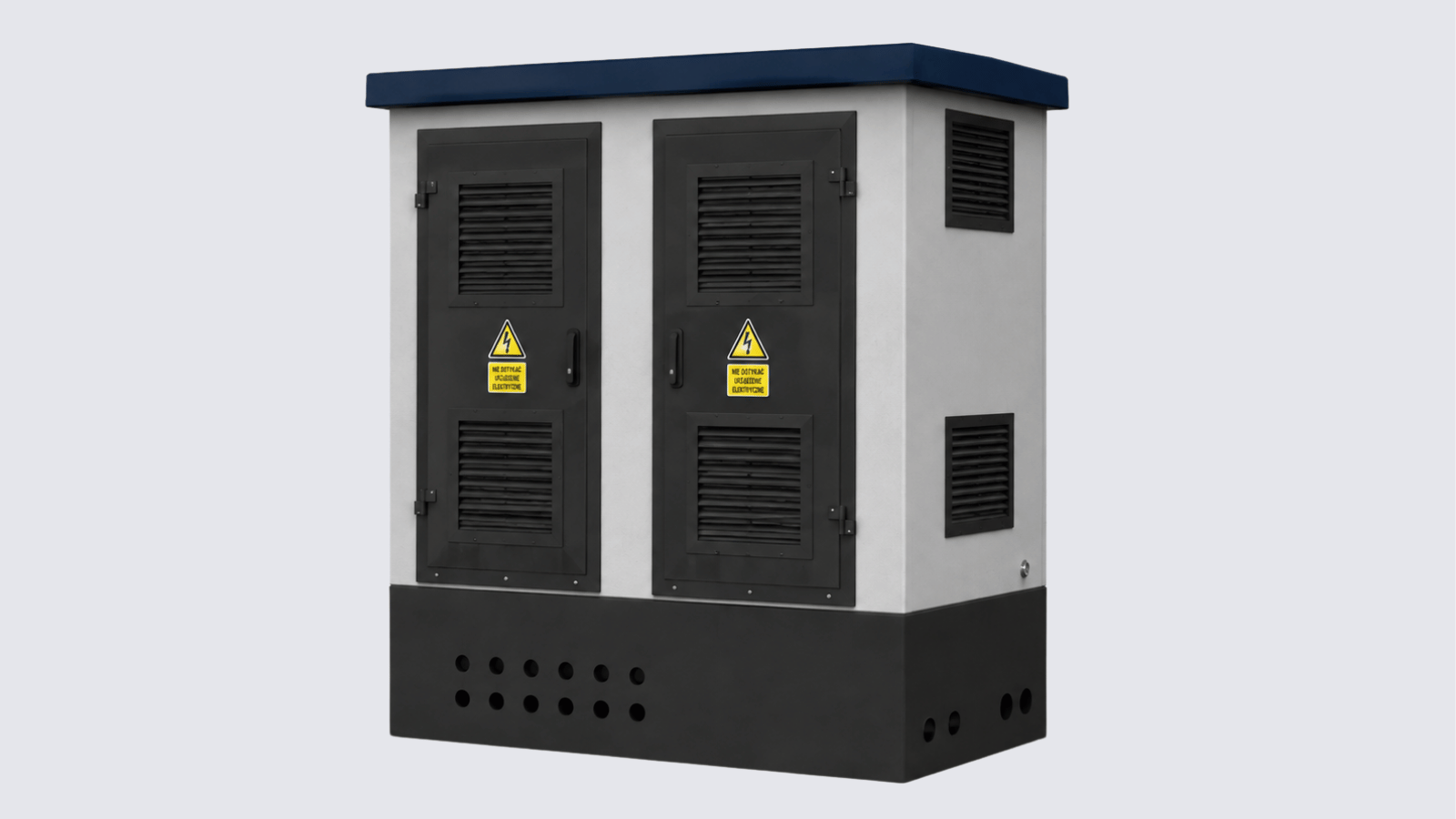

Stacja transformatorowa STLmb-3,6
Prefabrykowana stacja transformatorowa małogabarytowa STLmb-3,6 (z obsługą wewnętrzną) przeznaczona jest do ustawienia wolnostojącego i przystosowana do pracy w sieci kablowej o układzie pierścieniowym. Wykonana w technologii żelbetowej, tworzy zwartą i trwałą obudowę z dostępem ze wspólnego korytarza obsługi.
Moc stacji
do 1 000 kVA
Wymiary
[produkt_wymiary]
Stopień ochrony
IP43
Wymagania normatywne
[produkt_norma]
Stacja posiada 3 lub 4 polową rozdzielnicę średniego napięcia, rozdzielnicę nn z dziesięcioma lub dwunastoma odpływami wyposażonymi w rozłączniki bezpiecznikowe oraz stanowisko transformatora umożliwiające ustawienie jednostki hermetycznej o mocy do 1000 kVA.
Stacje są przewidywane do pełnej prefabrykacji i przystosowane do transportu samochodowego oraz ustawienia na miejscu przeznaczenia jako kompletnie wyposażone. Po ustawieniu wymagają jedynie podłączenia kabli SN, nn, instalacji uziomowej oraz wstawienia i podłączenia transformatora. Obsługa rozdzielnic odbywa się ze wspólnego korytarza wewnątrz stacji.
Zalety stacji
- Funkcjonalność dzięki małym gabarytom oraz rozwiązywaniu swobodnego dostępu do rozdzielnic SN i nn ze wspólnego korytarza obsługi wewnątrz stacji;
- Obudowa żelbetowa stacji wykonana jest z betonu klasy B35, co przy zachowaniu 10 cm grubości ścian stanowi prostą, wytrzymałą konstrukcję o doskonałych parametrach cieplnych i wilgotnościowych (nie występuje zjawisko roszenia ścian wewnątrz stacji);
- Forma architektoniczna stacji (kształt dachu, wykończenie elewacji, kolorystyka) wykonywana jest według życzeń klientów;
- Pełne bezpieczeństwo ekologiczne dzięki zastosowaniu szczelnego fundamentu betonowego, zabezpieczającego przed przenikaniem do gruntu ewentualnych wycieków oleju z transformatora;
- Krótki czas w miejscu zainstalowania. Stacja dostarczona jest w stanie zmontowanym, wymaga jedynie wstawienia transformatora i podłączenia kabli;
- Nowoczesność rozwiązań konstrukcyjnych polegających na zastosowaniu:
- zminiaturyzowanej rozdzielnicy SN;
- możliwości podłączenia kabli SN w izolacji olejowej lub polietylenowej;
- przystosowaniu do pomiaru obciążenia w poszczególnych odpływach nn przy użyciu aparatury przenośnej;
- zastosowanie monolitycznego żelbetowego fundamentu uwzględniającego swoimi wymiarami strefę przemarzania gruntu, powoduje prostotę montażu całej stacji oraz zdecydowanie obniża koszty robót ziemnych i przygotowawczych;
- usytuowaniu przepustów kablowych w dolnej części fundamentu, umożliwiających łatwe wprowadzenie kabli SN i nn;
- istnieje możliwość dodatkowego wyposażenia stacji w ograniczniki przepięć i baterię kondensatorów.
Parametry techniczne
| MOC ZNAMIONOWA STACJI | DO 1 000 kVA |
| częstotliwość / liczba faz | 50 Hz / 3 |
| długość | 3 600 mm |
| szerokość | 2 600 mm |
| wysokość | 2 525 mm |
| wysokość fundamentu | 800 mm |
| klasa obudowy | 10 |
| stopień ochrony obudowy | IP43 |
| odporność na łuk wewnętrzny | IAC-AB-16kA-1s |
| masa stacji | 12 200 kg |
| NAPIĘCIE ZNAMIONOWE | DO 24 kV |
| prąd znamionowy ciągły szyn zbiorczych | do 630 A |
| prąd znamionowy ciągły pól liniowych | do 630 A |
| prąd znamionowy pola transformatorowego (izolacja powietrzna) | do 80 A |
| prąd znamionowy pola transformatorowego (izolacja gazowa) | 200 A |
| prąd znamionowy 1-sek. szyn zbiorczych i pól liniowych | do 20 kA |
| prąd znamionowy szczytowy szyn zbiorczych i pól liniowych | do 50 kA |
| NAPIĘCIE ZNAMIONOWE | 420 V |
| napięcie izolacji | 690 V |
| prąd znamionowy ciągły | 1600 A |
| prąd znamionowy 1-sek. obwodu głównego | do 25 kA |
| prąd znamionowy szczytowy obwodu głównego | do 62,5 kA |
| liczba pól odpływowych | 10–12 |
Skonfiguruj elewację
Na jednym boku stacji umieszczone są wspólne drzwi dwuskrzydłowe do transformatora oraz rozdzielnicy nn. Na drugim boku umieszczone są drzwi do rozdzielnicy SN.
