Stacja transformatorowa STLmb-8

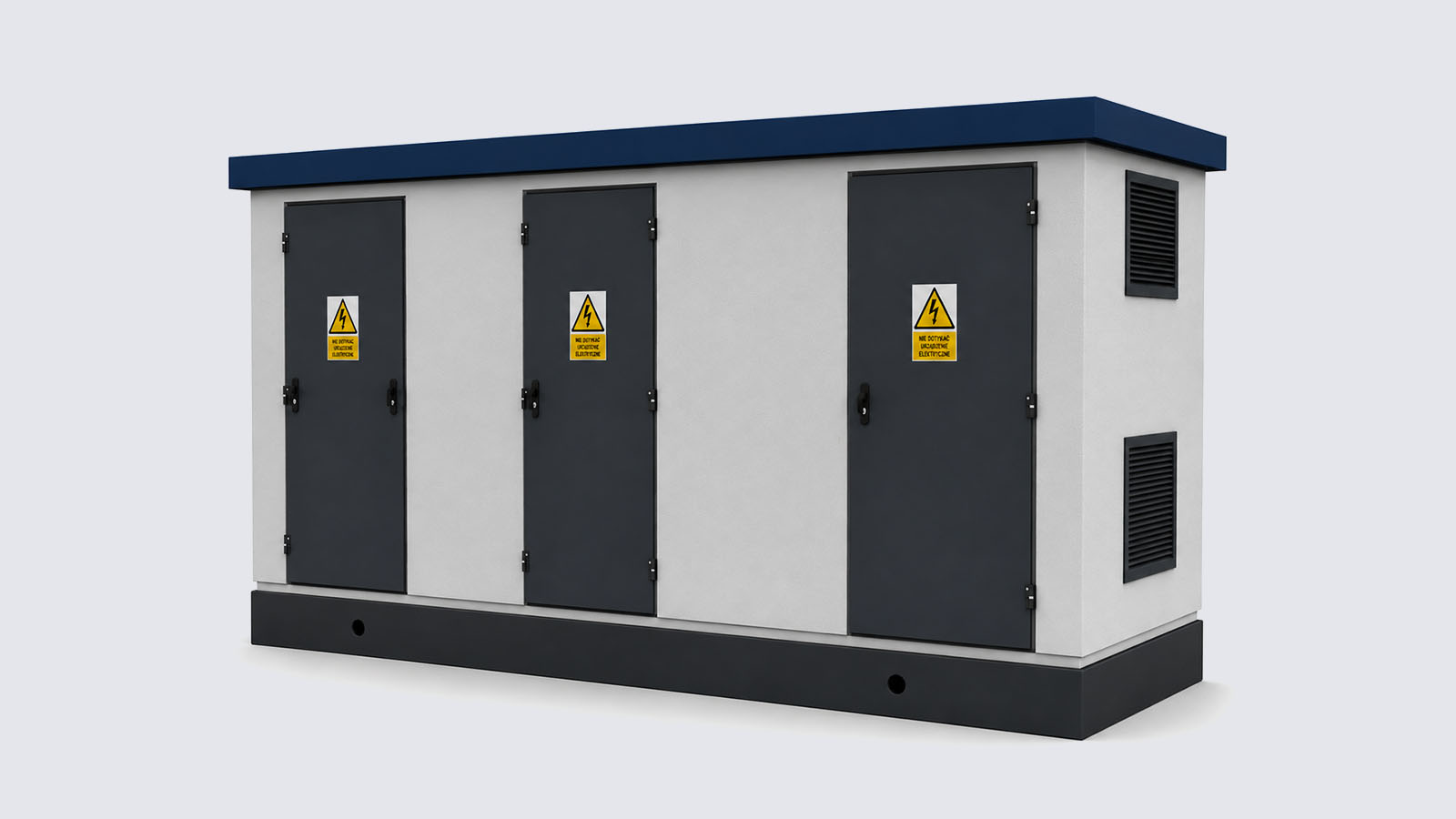

Prefabrykowane stacje dwutransformatorowe małogabarytowe są przeznaczone do ustawienia wolnostojącego i przystosowane do pracy w sieci kablowej o układzie pierścieniowym lub promieniowym. Wykonane w technologii żelbetowej: część nadziemna i fundament, po zmontowaniu stanowią jedną zwartą obudowę stacji.
Moc stacji
do 2×2 000 kVA
Wymiary
[produkt_wymiary]
Stopień ochrony
IP43
Wymagania normatywne
[produkt_norma]
Stacja posiada wielopolową rozdzielnicę średniego napięcia typu RSL (w zależności od zastosowanych rozłączników przewiduje się 7 wariantów rozdzielnicy RSL) i dwie rozdzielnice nn z dwunastoma odpływami każda, wyposażonymi w rozłączniki bezpiecznikowe oraz dwa stanowiska transformatorów umożliwiające ustawienie jednostek hermetycznych o mocy do 2000 kVA każda.
Stacje są przewidywane do pełnej prefabrykacji i przystosowane do transportu samochodowego oraz ustawienia na miejscu przeznaczenia jako kompletnie wyposażone. Po ustawieniu wymagają jedynie podłączenia kabli SN, nn, instalacji uziomowej oraz wstawienia i podłączenia transformatorów. Obsługa rozdzielnic odbywa się ze wspólnego korytarza wewnątrz stacji. Stację można dodatkowo wyposażyć w pole kompensacji mocy biernej i pole pomiaru energii.
Zalety stacji
- Funkcjonalność dzięki małym gabarytom oraz rozwiązywaniu swobodnego dostępu do rozdzielnic SN i nn ze wspólnego korytarza obsługi wewnątrz stacji;
- Pełne bezpieczeństwo ekologiczne dzięki zastosowaniu szczelnej komory w fundamencie betonowym, zabezpieczającej przed przenikaniem do gruntu ewentualnych wycieków oleju z transformatora;
- Zwiększono bezpieczeństwo eksploatacji poprzez wprowadzenie rozłączników z izolatorami reaktancyjnymi do pól SN umożliwiających sygnalizację stanu napięcia na zasilaniu SN;
- Obudowa żelbetowa stacji wykonana jest z betonu klasy B35, co przy zachowaniu 8 cm grubości ścian stanowi prostą, wytrzymałą konstrukcję o doskonałych parametrach cieplnych i wilgotnościowych (nie występuje zjawisko roszenia ścian wewnątrz stacji);
- Wielowariantowość rozdzielnic SN;
- Krótki czas montażu na miejscu zainstalowania. Stacja dostarczana jest w stanie zmontowanym, wymaga jedynie wstawienia transformatora i podłączenia kabli;
- Oferujemy szeroki wachlarz rozwiązań architektonicznych elewacji stacji, kształtu dachu oraz kolorystyki pokryć zewnętrznych.
Parametry techniczne
| MOC ZNAMIONOWA STACJI | DO 2×2 000 kVA |
| częstotliwość / liczba faz | 50 Hz / 3 |
| długość | 8 000 mm |
| szerokość | 2 600 mm (3 000 mm) |
| wysokość | 2 625 mm (2 920 mm) |
| wysokość fundamentu | 800 mm |
| klasa obudowy | 10 |
| stopień ochrony obudowy | IP43 |
| odporność na łuk wewnętrzny | IAC-AB-16kA-1s |
| masa stacji (bez transformatora) | 21 500 kg (26 000 kg) |
| NAPIĘCIE ZNAMIONOWE | DO 24 kV |
| prąd znamionowy ciągły szyn zbiorczych | do 630 A |
| prąd znamionowy ciągły pól liniowych | do 630 A |
| prąd znamionowy pola transformatorowego (izolacja powietrzna) | do 80 A |
| prąd znamionowy pola transformatorowego (izolacja gazowa) | 500 A |
| prąd znamionowy 1-sek. szyn zbiorczych i pól liniowych | do 20 kA |
| prąd znamionowy szczytowy szyn zbiorczych i pól liniowych | do 50 kA |
| NAPIĘCIE ZNAMIONOWE | 420 V |
| napięcie izolacji | 690 V |
| prąd znamionowy ciągły | do 4 000 A |
| prąd znamionowy 1-sek. obwodu głównego | do 50 kA |
| prąd znamionowy szczytowy obwodu głównego | do 105 kA |
| liczba pól odpływowych | 2 × 12 |
Skonfiguruj elewację
Na jednym boku stacji umieszczone są wspólne drzwi dwuskrzydłowe do transformatora oraz rozdzielnicy nn. Na drugim boku umieszczone są drzwi do rozdzielnicy SN.
Wybierz kolor w systemie RAL
