Stacja transformatorowa STLm-3/2,4b

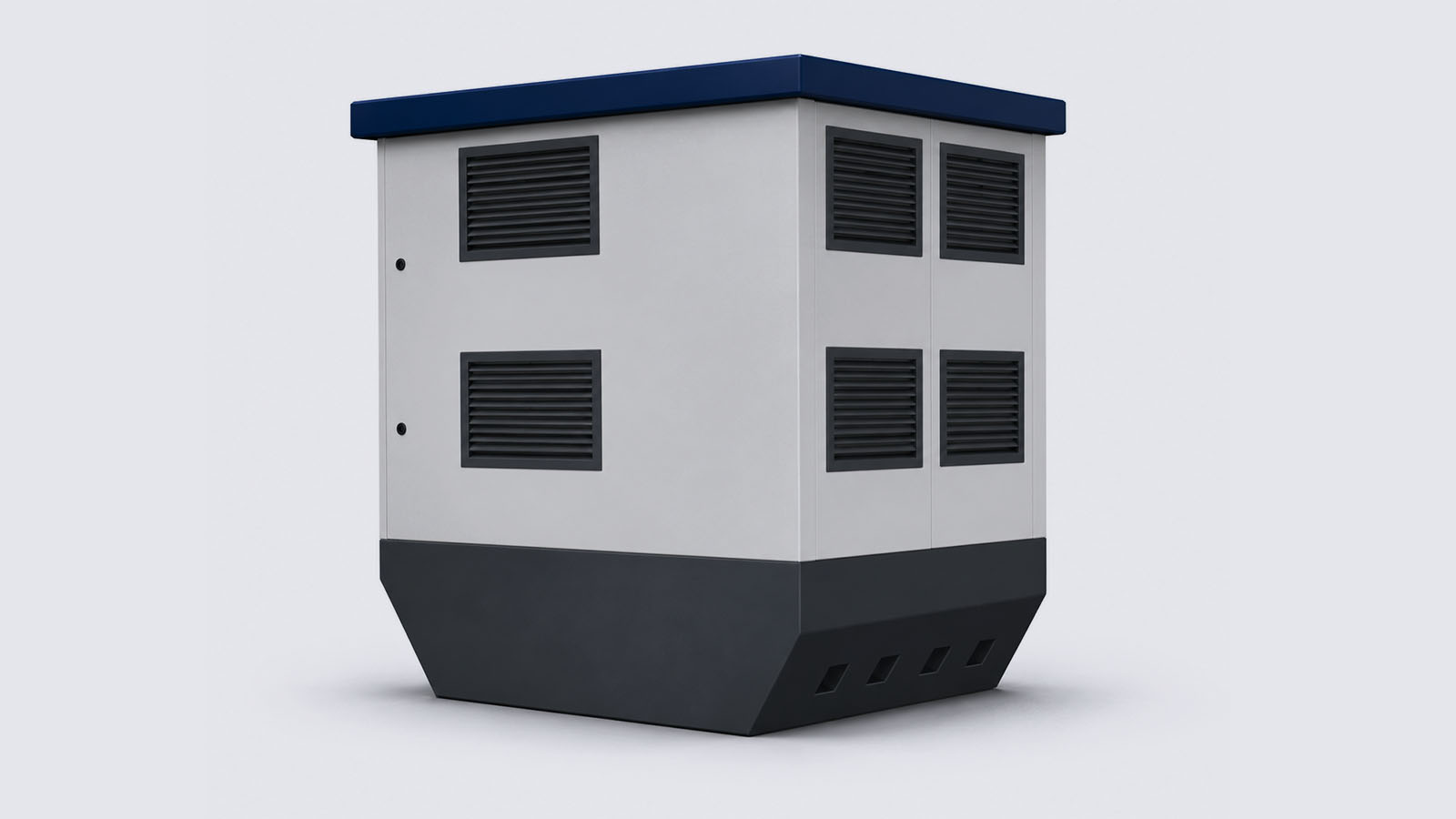

Stacja transformatorowa prefabrykowana betonowa STLm-3/2,4b (z obsługą zewnętrzną) to monolityczna stacja betonowa, w której korpus i fundament stanowią jedną całość. Przeznaczona jest do zasilania odbiorców indywidualnych i przemysłowych.
Moc stacji
do 630 kVA
Wymiary
[produkt_wymiary]
Stopień ochrony
IP43
Wymagania normatywne
[produkt_norma]
Główne cechy i konstrukcja
• Wariant długości 2,4 m z 5-polową rozdzielnicą SN;
• Część podziemna (piwnica kablowa) mieści cały olej z transformatora z zapasem;
• Część podziemna w pełni wodo- i olejoszczelna;
• Wyposażona w chłodnicę gazów (pochłanianie energii przy ewentualnym łuku wewnętrznym);
• Wodoszczelne przepusty kablowe i uziemiające;
• Drzwi z żaluzjami wentylacyjnymi dla każdego przedziału;
• Elewacja: tynk akrylowy lub silikatowy (możliwość indywidualnej kolorystyki).
Wyposażenie wewnętrzne stacji
• ROZDZIELNICA SN: w ofercie dostępne różne typy rozdzielnic SN m.in. Siemens 8DJH24, Elektromontaż-Lublin Xiria-xGear, Eaton Xiria, Schneider RM AirSet, ABB SafeRing Air.
• TRANSFORMATOR: olejowy hermetyczny lub żywiczny do 630 kVA (montowany na wibroizolatorach, wkładany przez dach).
• ROZDZIELNICA nn: szkieletowa, do 12 pól odpływowych (1250 A), możliwa telemechanika, układ pomiarowy, itp.
Parametry techniczne
| MOC ZNAMIONOWA STACJI | DO 630 kVA |
| częstotliwość / liczba faz | 50 Hz / 3 |
| długość | 2 400 mm |
| szerokość | 3 000 mm |
| wysokość | 2 100 mm |
| klasa obudowy | 10 |
| grubość ścian | 100 mm |
| stopień ochrony obudowy | IP43 |
| wytrzymałość dachu (obciążenie) | 2 500 N/m² |
| odporność na łuk wewnętrzny | IAC-B-16kA-1s |
| wytrzymałość obudowy na uderzenia energii | 20 J |
| prąd znamionowy wytrzymywany połączeń uziemiających stacji krótkotrwały | 13,9 kA |
| prąd znamionowy wytrzymywany połączeń uziemiających stacji szczytowy | 34,8 kA |
| PRĄD ZNAMIONOWY | 630 A |
| napięcie znamionowe | 24 kV |
| prąd znamionowy 1-sek. / wyłączalny | 16 kA |
| stopień ochrony rozdzielnicy | IP2X |
| PRĄD ZNAMIONOWY CIĄGŁY | 1250 A |
| napięcie znamionowe | 420 / 230 V |
| prąd znamionowy wytrzymywany (krótkotrwały / szczytowy) | 25 / 56 kA |
| stopień ochrony rozdzielnicy | IP2X |
| liczba pól odpływowych | do 12 |
Skonfiguruj elewację

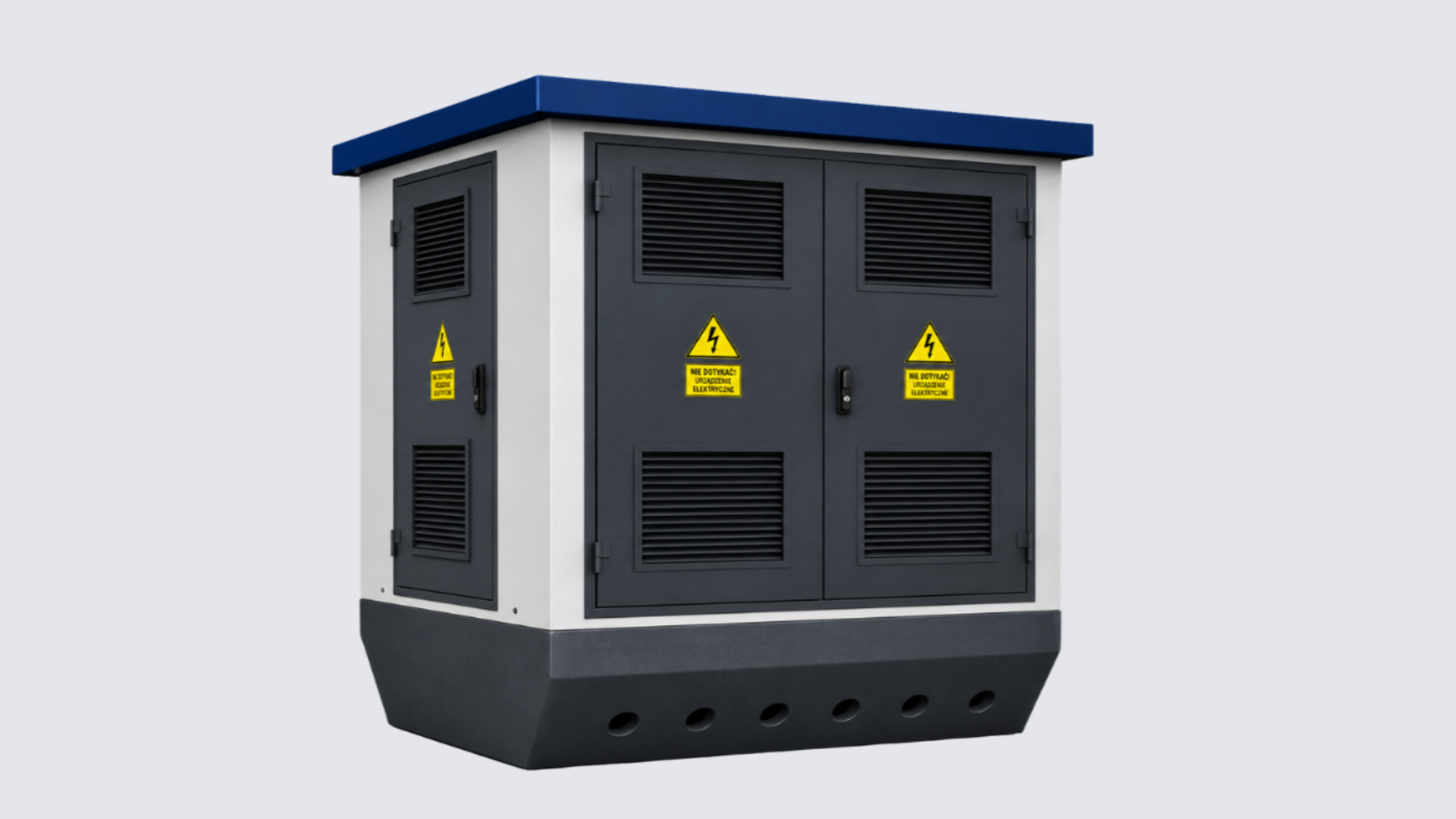

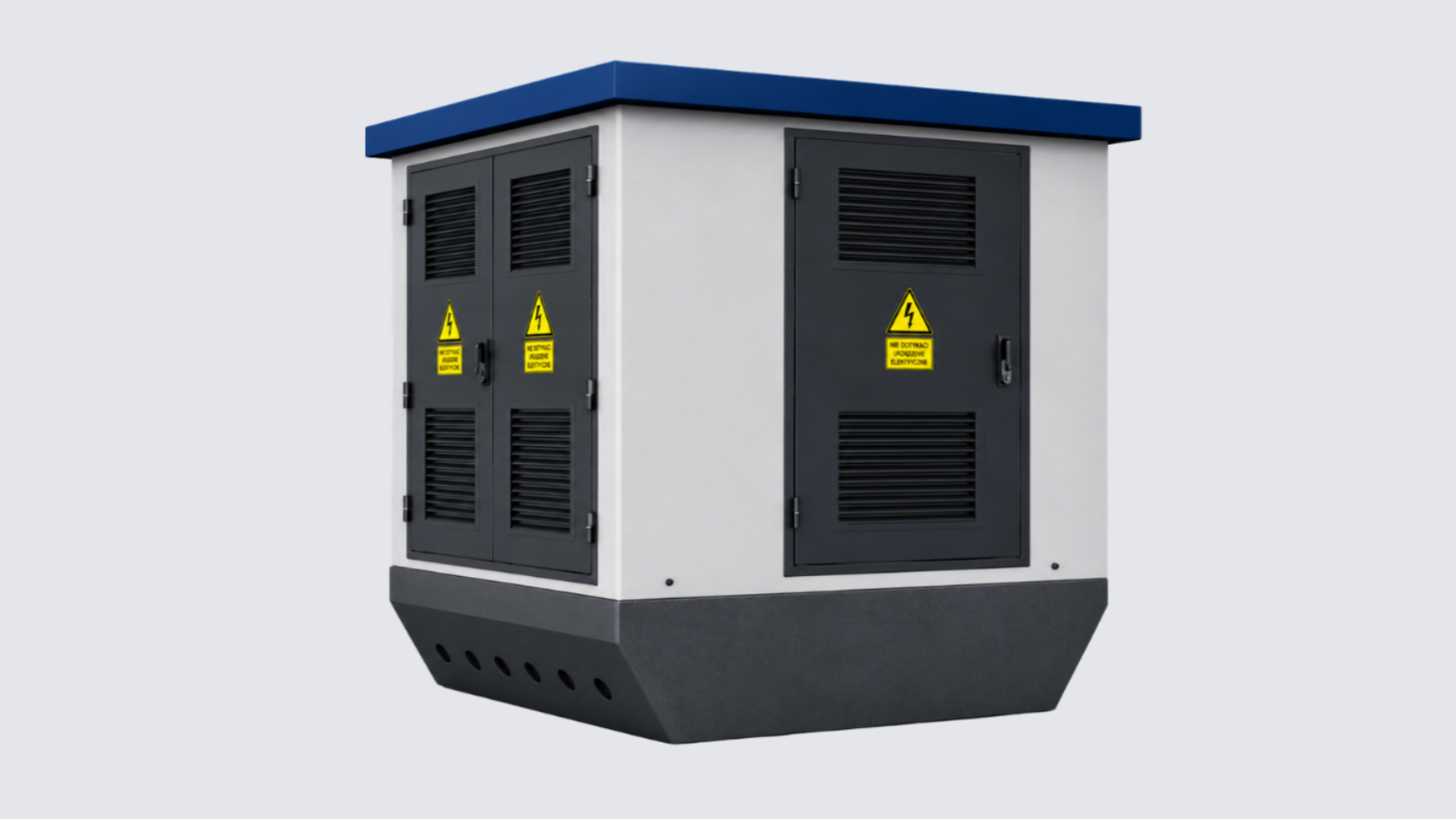

Na jednym boku stacji umieszczone są wspólne drzwi dwuskrzydłowe do transformatora oraz rozdzielnicy nn. Na drugim boku umieszczone są drzwi do rozdzielnicy SN.
Wybierz kolor w systemie RAL
