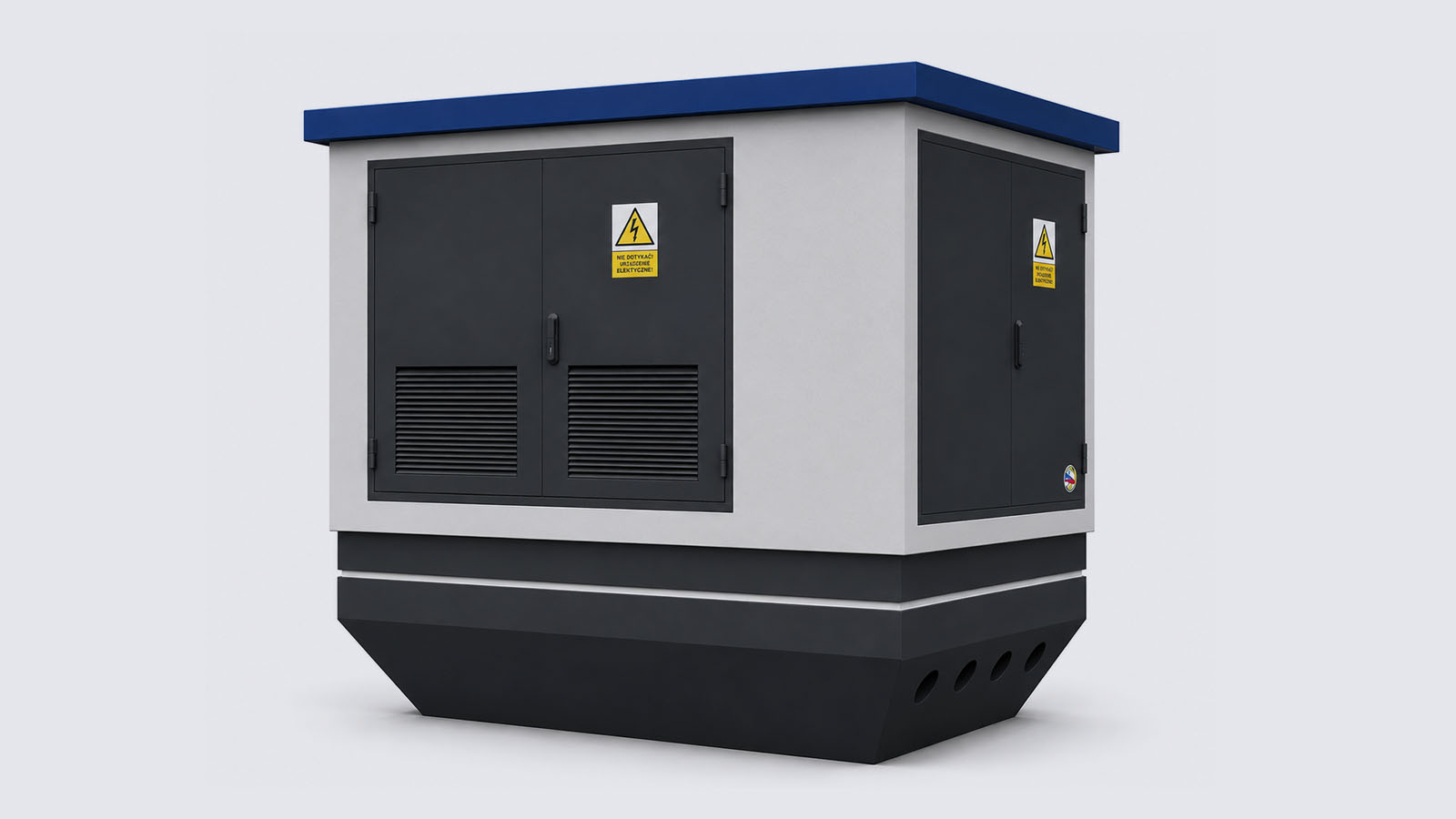

Stacja transformatorowa STLm-3/2b
Stacja wykonana jest w technologii żelbetowej. Składa się z dwóch części: nadziemnej i fundamentu, które stanowią zwartą obudowę stacji. W części nadziemnej znajdują się rozdzielnice: SN i nN. Dostęp do tych rozdzielnic jest możliwy przez dwoje drzwi usytuowanych z boku stacji. Transformator olejowy ustawiony jest na fundamencie i wstawiany po zdjęciu dachu stacji. Rozdzielnicę SN stanowi kompaktowa rozdzielnica trzy lub czteropolowa z izolacją SF6 następujących producentów: Siemens, Schneider, F&G, ABB, AEG.
Moc stacji
do 630 kVA
Wymiary
[produkt_wymiary]
Stopień ochrony
IP43
Wymagania normatywne
[produkt_norma]
Rozdzielnica nN wyposażona jest w łącznik główny – rozłącznik listwowy i 8-12 odpływów rozłączników bezpiecznikowych. Istnieje możliwość wyposażenia rozdzielnicy w układ pomiarowy po stronie nN.
Stacja przewidziana jest do pełnej prefabrykacji i przystosowana do transportu samochodowego oraz ustawienia na miejscu przeznaczenia jako kompletnie wyposażona. Po ustawieniu wymaga jedynie podłączenia kabli SN, nN, wykonania instalacji uziomowej oraz wstawienia i podłączenia transformatora.
Zalety stacji
- Funkcjonalność dzięki małym gabarytom oraz rozwiązaniu swobodnego dostępu z dwóch stron stacji do rozdzielnic SN i nN;
- Krótki czas i prostota montażu – stacja jest kompletnym urządzeniem energetycznym dostarczanym do miejsca zainstalowania w stanie zmontowanym;
- Obudowa żelbetowa stacji wykonana jest z betonu klasy B30, co przy zachowaniu 8 cm grubości ścian stanowi prostą, wytrzymałą konstrukcję o doskonałych parametrach cieplnych i wilgotnościowych (nie występuje zjawisko roszenia ścian wewnątrz stacji);
- Nowoczesność rozwiązań konstrukcyjnych polegających na zastosowaniu zminiaturyzowanej rozdzielnicy SN w izolacji SF6 i nowoczesnej aparatury nN;
- Pełne bezpieczeństwo ekologiczne dzięki zastosowaniu szczelnego fundamentu betonowego, zabezpieczającego przed przenikaniem do gruntu ewentualnych wycieków oleju z transformatora;
- Zastosowanie monolitycznego żelbetowego fundamentu uwzględniającego swoimi wymiarami strefę przemarzania gruntu, powoduje prostotę montażu całej stacji oraz zdecydowanie obniża koszty robót ziemnych i przygotowawczych;
- Usytuowanie przepustów kablowych w dolnej części fundamentu, umożliwiające łatwe wprowadzenie kabli SN i nN.
Parametry techniczne
| MOC ZNAMIONOWA STACJI | DO 630 kVA |
| częstotliwość / liczba faz | 50 Hz / 3 |
| długość | 2 000 mm |
| szerokość | 3 000 mm |
| wysokość (z fundamentem) | 2 850 mm |
| wysokość fundamentu | 1 000 mm |
| klasa obudowy | 10 |
| stopień ochrony obudowy | IP43 |
| odporność na łuk wewnętrzny | IAC-B-16kA-1s |
| masa stacji (bez transformatora) | 6 800 kg |
| NAPIĘCIE ZNAMIONOWE | DO 24 kV |
| prąd znamionowy ciągły szyn zbiorczych | do 630 A |
| prąd znamionowy ciągły pól liniowych | do 630 A |
| prąd znamionowy pola transformatorowego (izolacja powietrzna) | do 63 A |
| prąd znamionowy pola transformatorowego (izolacja gazowa) | 200 A |
| prąd znamionowy 1-sek. szyn zbiorczych i pól liniowych | 20 kA |
| prąd znamionowy szczytowy szyn zbiorczych i pól liniowych | 50 kA |
| NAPIĘCIE ZNAMIONOWE | 420 V |
| napięcie izolacji | 690 V |
| prąd znamionowy ciągły | 1 250 A |
| prąd znamionowy 1-sek. obwodu głównego | 20 kA |
| prąd znamionowy szczytowy obwodu głównego | 42 kA |
| liczba pól odpływowych | 8–12 |
Skonfiguruj elewację
Na jednym boku stacji umieszczone są wspólne drzwi dwuskrzydłowe do transformatora oraz rozdzielnicy nn. Na drugim boku umieszczone są drzwi do rozdzielnicy SN.
