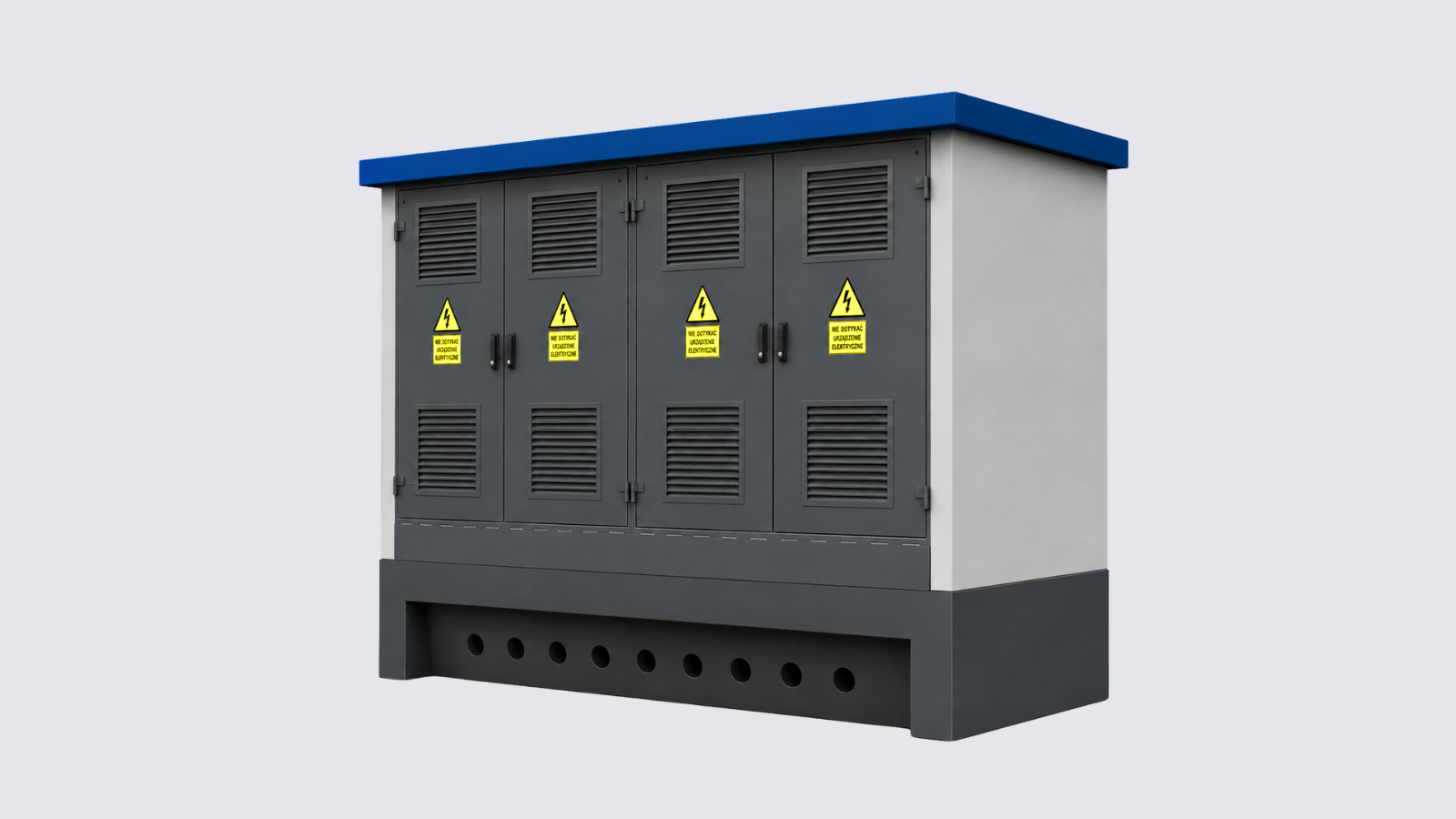

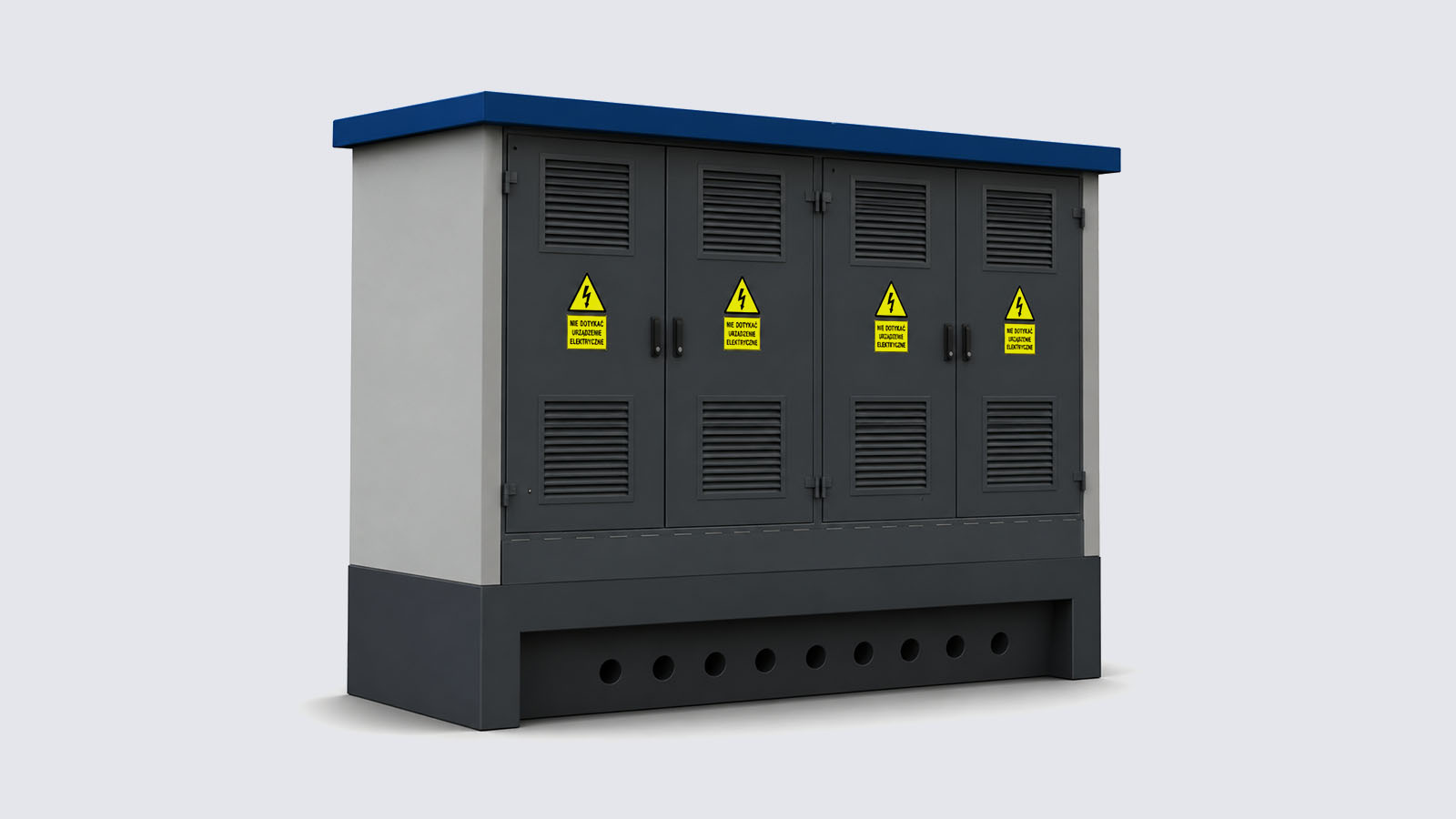

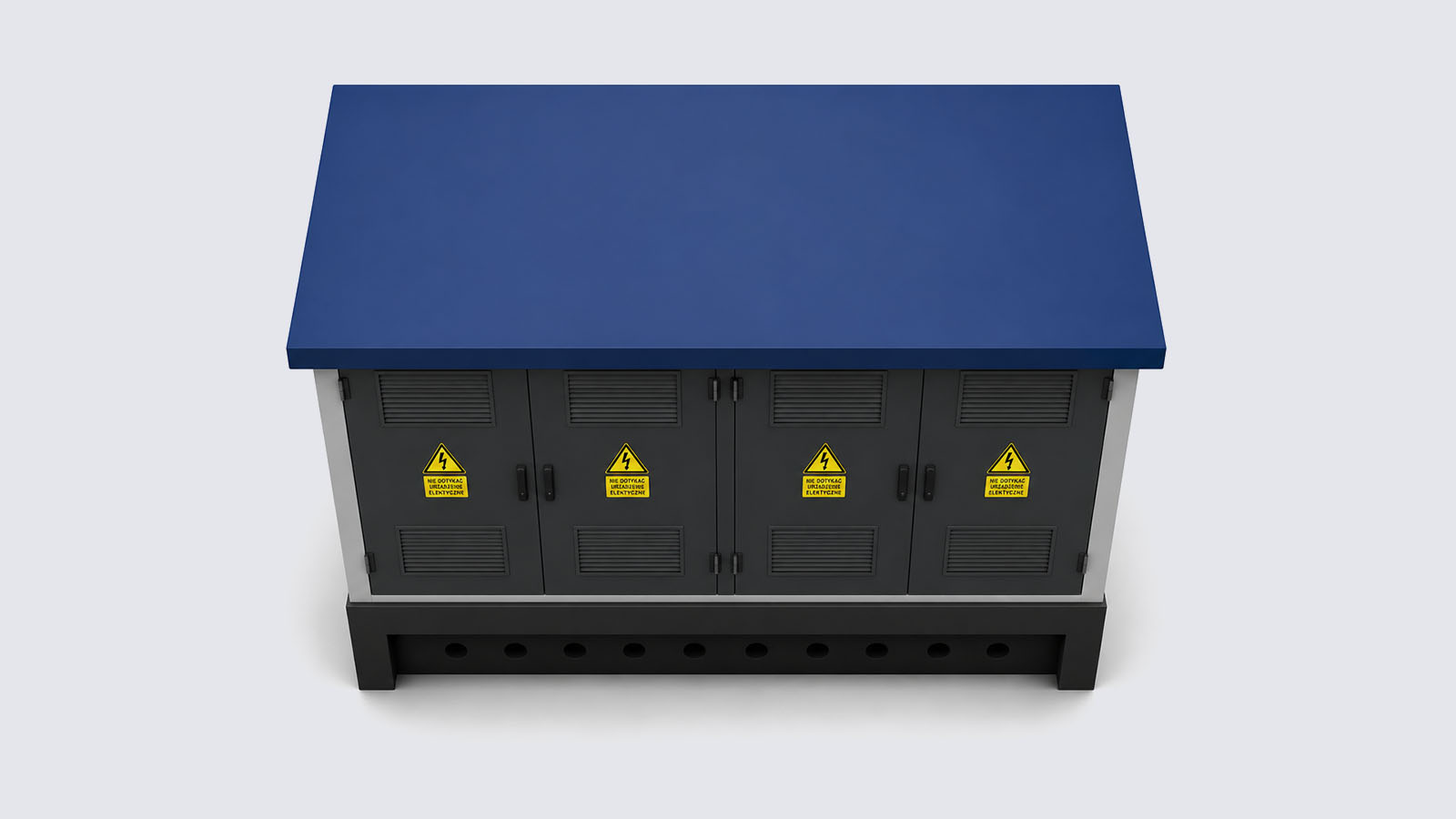

Stacja transformatorowa STLm-4,2/1,8b
Stacja transformatorowa prefabrykowana betonowa STLm-4,2/1,8b (z obsługą zewnętrzną) to monolityczna stacja betonowa, w której korpus i fundament stanowią jedną całość. Przeznaczona jest do zasilania odbiorców indywidualnych i przemysłowych. Posiada trzy ściany REI 120.
Moc stacji
do 630 kVA
Wymiary
[produkt_wymiary]
Stopień ochrony
IP43
Wymagania normatywne
[produkt_norma]
Główne cechy
- Wariant długości 4,2 m z 5-polową rozdzielnicą SN;
- Część podziemna (piwnica kablowa) mieści cały olej z transformatora z zapasem;
- Wyposażona w chłodnicę gazów (pochłanianie energii przy ewentualnym łuku wewnętrznym);
- Wodoszczelne przepusty kablowe i uziemiające;
- Drzwi z żaluzjami wentylacyjnymi dla każdego przedziału;
- Elewacja: tynk akrylowy lub silikatowy (możliwość indywidualnej kolorystyki), część podziemna w pełni wodo- i olejoszczelna.
Rozdzielnica SN: w ofercie dostępne różne typy rozdzielnic SN m.in. Siemens 8DJH24, Elektromontaż-lublin Xiria-xGear, Eaton Xiria, Schneider RM AirSet, ABB SafeRing Air.
Transformator: olejowy hermetyczny lub żywiczny do 630 kVA (montowany na wibroizolatorach, wkładany przez dach).
Rozdzielnica nN szkieletowa, do 12 pól odpływowych (1250 A), możliwa telemechanika, układ pomiarowy, itp.
Parametry techniczne
| MOC ZNAMIONOWA STACJI | DO 630 kVA |
| częstotliwość / liczba faz | 50 Hz / 3 |
| długość | 4 200 mm |
| szerokość | 1 800 mm |
| wysokość | 2 100 mm |
| grubość ścian | 120 mm |
| klasa obudowy | 10 |
| stopień ochrony obudowy | IP43 |
| odporność na łuk wewnętrzny | IAC-AB-16kA-1s |
| wytrzymałość dachu na obciążenie | 2500 N/m² |
| wytrzymałość obudowy na uderzenia energii | 20 J |
| prąd znamionowy wytrzymywany połączeń uziemiających stacji krótkotrwały | 13,9 kA |
| prąd znamionowy wytrzymywany połączeń uziemiających stacji szczytowy | 34,8 kA |
| NAPIĘCIE ZNAMIONOWE | DO 24 kV |
| prąd znamionowy ciągły szyn zbiorczych | do 630 A |
| prąd znamionowy 1-sek. szyn zbiorczych | 16 kA |
| stopień ochrony rozdzielnicy | IP3X |
| NAPIĘCIE ZNAMIONOWE | 420 / 230 V |
| prąd znamionowy ciągły | 1 250 A |
| prąd znamionowy 1-sek. / szczytowy | 25 / 56 kA |
| stopień ochrony rozdzielnicy | IP2X |
| liczba pól odpływowych | do 12 |
Skonfiguruj elewację
Na jednym boku stacji umieszczone są wspólne drzwi dwuskrzydłowe do transformatora oraz rozdzielnicy nn. Na drugim boku umieszczone są drzwi do rozdzielnicy SN.
Wybierz kolor w systemie RAL
