Stacja transformatorowa STLm

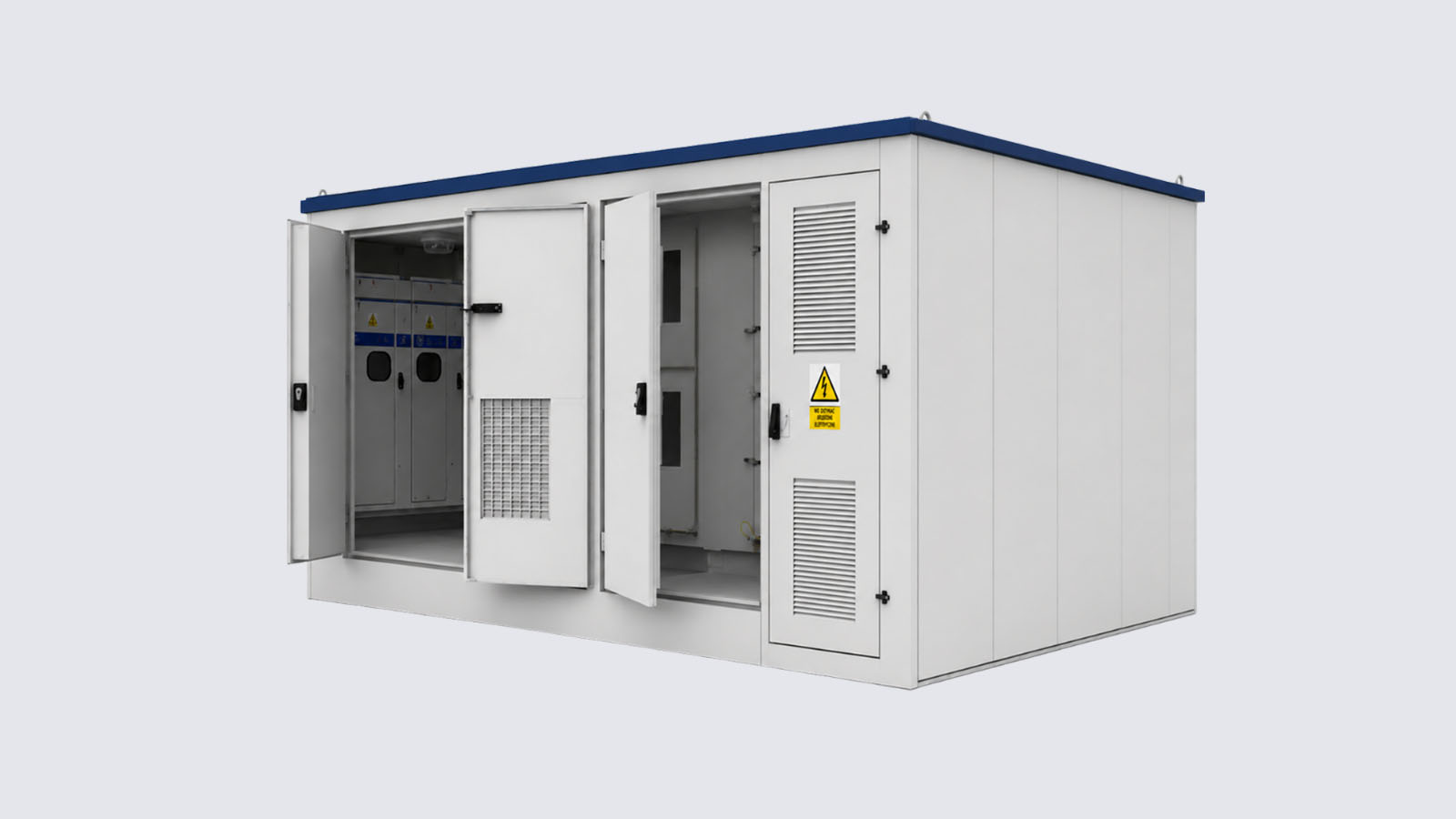

Stacje typu STLm są stacjami transformatorowymi w obudowie metalowej z wewnętrznym korytarzem obsługi. Obudowę stanowi konstrukcja z podwójnymi ścianami. Osłona zewnętrzna wykonana jest z blachy ocynkowanej, giętej i dodatkowo zabezpieczonej powłoką malarską, natomiast osłona wewnętrzna wykonana jest z blachy trapezowej. Stacja jest ocieplona wełną mineralną umieszczoną pomiędzy osłonami. Dach jest dwuspadowy, a jego poszycie wykonane jest z blachy cynkowanej. Rama dolna i dach są również ocieplone.
Moc stacji
do 1 000 kVA
Wymiary
3 000–8 000 × 2 600–3 000 × 2 250–2 860 mm
Stopień ochrony
IP43
Wymagania normatywne
PN-EN IEC 62271-202:2023-03
Prezentowane parametry i projekt stacji stanowią przykładową konfigurację.
Każdą stację transformatorową w obudowie metalowej projektujemy i produkujemy indywidualnie, dostosowując rozwiązanie do wymagań Klienta i specyfiki inwestycji.
Podstawa stacji występuje w następujących wersjach:
- fundament żelbetowy jak dla stacji żelbetowych serii STLmb,
- rama metalowa przystosowana do posadzenia na blokach fundamentowych,
- metalowe płozy.

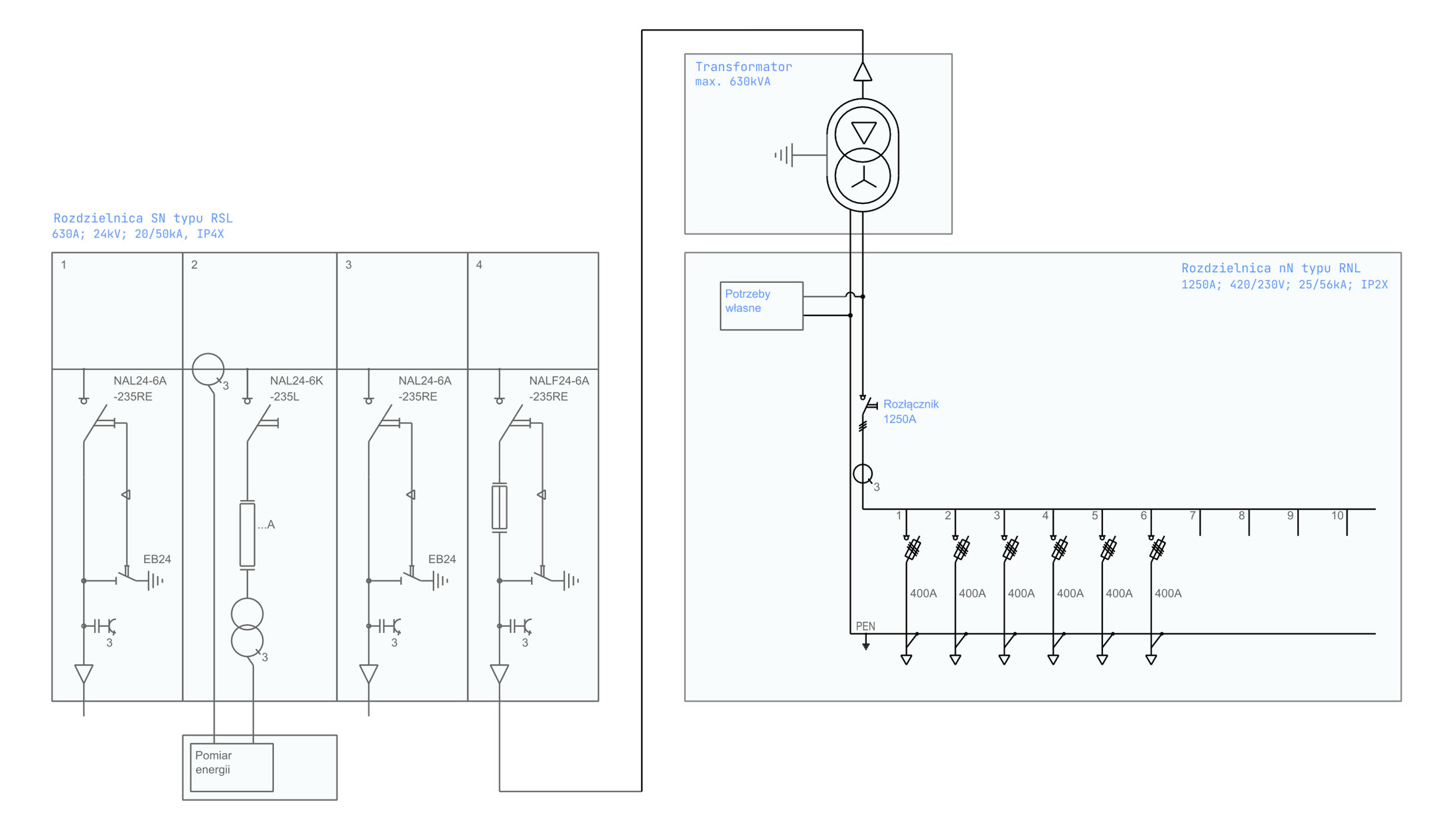

Rodzina stacji STLm wykonywana jest w gabarytach stacji żelbetowych. W stacjach tych przewidziano w wyposażeniu wszystkie komponenty, które występują w stacjach serii STLmb tzn.:
- rozdzielnice SN w izolacji powietrznej typu RSL war. 1 ÷ 7 prod. Elektromontaż-Lublin,
- rozdzielnice SN,
- rozdzielnice nN typu RNL prod. Elektromontaż-Lublin.
Usytuowanie rozdzielnic SN i nN jak w stacjach żelbetowych: korytarz obsługi wspólny dla obu rozdzielnic, wydzielone stanowisko transformatora.
W stacjach przewidziano montaż transformatorów olejowych hermetycznych lub suchych o mocach do 1000 kVA. (Większe moce do uzgodnienia z producentem). Stacje STLm-6; -7; -8 są stacjami dwutransformatorowymi.
Zalety stacji
- Funkcjonalność dzięki małym gabarytom oraz swobodnemu dostępowi do rozdzielnic SN i nN ze wspólnego korytarza obsługi wewnątrz stacji;
- Pełne bezpieczeństwo ekologiczne dzięki zastosowaniu szczelnej misy olejowej, zabezpieczającej przed przenikaniem do gruntu ewentualnych wycieków oleju z transformatora;
- Zwiększone bezpieczeństwo eksploatacji poprzez zastosowanie izolatorów reaktancyjnych do pól SN, umożliwiających sygnalizację stanu napięcia na zasilaniu SN;
- Możliwość realizacji pomiaru energii po stronie SN;
- Wielowariantowość rozdzielnic SN z izolacją stałopowietrzną;
- Krótki czas montażu na miejscu zainstalowania. Stacja dostarczana jest w stanie zmontowanym i wymaga jedynie wstawienia transformatora oraz podłączenia kabli;
- Szeroki wachlarz rozwiązań architektonicznych elewacji stacji, kształtu dachu oraz kolorystyki pokryć zewnętrznych;
- Lekka konstrukcja stacji;
- Brak zjawisk roszenia dzięki ociepleniu metalowego kontenera.
Gabaryty typowych stacji
| Typ stacji | Długość | Szerokość | Wysokość |
| STLm-3 | 3 000 mm | 2 600 ÷ 3 000 mm | 2 250 ÷ 2 860 mm |
| STLm-3,6 | 3 600 mm | 2 600 ÷ 3 000 mm | 2 250 ÷ 2 860 mm |
| STLm-4,3 | 4 300 mm | 2 600 ÷ 3 000 mm | 2 250 ÷ 2 860 mm |
| STLm-5 | 5 000 mm | 2 600 ÷ 3 000 mm | 2 250 ÷ 2 860 mm |
| STLm-6 | 6 000 mm | 2 600 ÷ 3 000 mm | 2 250 ÷ 2 860 mm |
| STLm-7 | 7 000 mm | 2 600 ÷ 3 000 mm | 2 250 ÷ 2 860 mm |
| STLm-8 | 8 000 mm | 2 600 ÷ 3 000 mm | 2 250 ÷ 2 860 mm |
| Wysokość fundamentu | 800 mm | ||
Parametry techniczne
| NAPIĘCIE ZNAMIONOWE | do 24 kV |
| prąd znamionowy ciągły szyn zbiorczych | do 630 A |
| prąd znamionowy ciągły pól liniowych | do 630 A |
| prąd znamionowy pola transformatorowego (izolacja powietrzna) | do 80 A |
| prąd znamionowy pola transformatorowego (izolacja gazowa) | 200 A |
| prąd znamionowy 1-sek. szyn zbiorczych i pól liniowych | do 20 kA |
| prąd znamionowy szczytowy szyn zbiorczych i pól liniowych | do 50 kA |
| NAPIĘCIE ZNAMIONOWE | 420 V |
| napięcie izolacji | 690 V |
| prąd znamionowy ciągły szyn zbiorczych i pola transformatorowego | do 1 600 A |
| prąd znamionowy ciągły pól liniowych | do 630 A |
| prąd znamionowy 1-sek. obwodu głównego | do 25 kA |
| prąd znamionowy szczytowy obwodu głównego | do 62,5 kA |
Skonfiguruj elewację
Na jednym boku stacji umieszczone są wspólne drzwi dwuskrzydłowe do transformatora oraz rozdzielnicy nn. Na drugim boku umieszczone są drzwi do rozdzielnicy SN.
